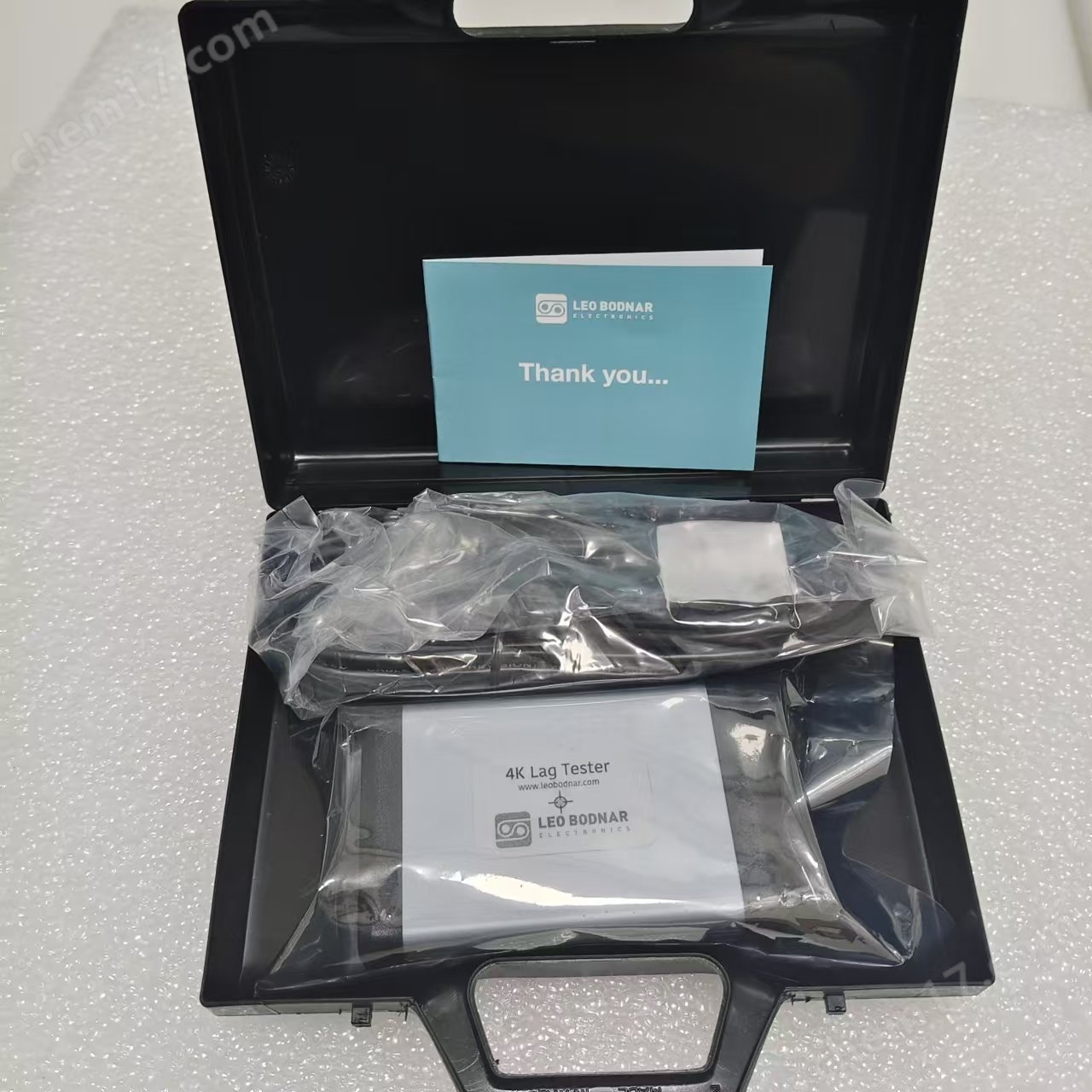

LEO  4K  視頻信號延遲測試儀 設備說明及相關產品信息

LEO  4K  視頻信號延遲測試儀 設備說明及相關產品信息

# 一、視頻信號延遲測量設備## （一）設備功能與概述本設備用于測量視頻信號從輸入到在電視、監視器或投影儀屏幕上顯示過程中的延遲，該延遲也常被稱作輸入滯后。此類延遲會給多領域用戶帶來各類問題，涵蓋普通家庭游戲玩家、公共展示場景，以及醫學、廣播等專業領域?？牲c(diǎn)擊此處了解顯示滯后的相關信息。## （二）設備優勢1. 測量精度高，精準度可達1毫秒2. 集成輸入信號處理與像素響應滯后測量功能3. 適配4K規格的LCD、LED、OLED電視、監視器及投影儀4. 可通過電視、電腦或移動電源的任意USB接口供電，配套供電電纜5. 為獨立硬件設備，無需搭配其他主機使用6. 操作簡便，易上手7. 采用便攜式設計，體型小巧可輕松放進口袋## （三）連接說明設備配備標準HDMI連接器，可通過任意標準4K HDMI電纜與屏幕或投影儀完成連接。## （四）規格參數1. 輸出連接器：HDMI A型2. 電源要求：?jiǎn)蜺SB接口供電，電流300mA3. 外殼材料：鋁4. 重量：不含電纜時為100克5. 尺寸：85×58×26mm（長×寬×高）6. 支持的輸出格式（v4.0及以上版本）：1280×720p 50/60/100/120；1920×1080p 24/25/30/50/60/100/120/144/180/240；2160p 24/25/30/50/60、2160×1200p 60/90；3440×1440p 56/60/120；1024×768p 60/120、1360×768p 60、1280×768p 60；2048×1536p 60、2560×1600p 60、2560×1200p 60/120## （五）更多細節1. **LCD/LED屏幕**在LCD/LED屏幕上測量，結果會在三個參考標記間存在差異，這是由屏幕的刷新方式導致，屏幕刷新通常從頂部開始、至底部結束。屏幕底部測量的最小結果應約為16ms（計算公式：t = 1 / f = 1 / 60Hz = 16.67 ms），建議以中間參考標記的測量結果為準。2. **投影儀**使用投影儀測量時，只需旋轉設備，使設備背面的光電傳感器對準顯示的其中一個參考標記即可，建議以中間參考標記的測量結果為準。3. **波動的結果**測量結果出現波動，多由背光與屏幕刷新率的定時差異引起，這種情況下建議取測量的平均值。為獲得更精準的測量效果，還建議將屏幕調至最大亮度，并盡可能降低環境照明，以此保證讀數的準確性。## （六）使用方法1. 將HDMI線分別連接電視與滯后測試設備，再連接USB供電線，可選擇監視器USB接口、計算機USB端口或便攜式移動電源供電。2. 在電視或屏幕上選定對應的輸入源后（可參閱設備制造商手冊），設備將自動輸出測試信號。3. 將設備放置在屏幕上，使光電傳感器正對顯示的三個參考標記之一，可借助設備上的目標符號輔助校準傳感器位置。4. 等待滯后讀數穩定，該過程約需數秒，隨后直接從屏幕讀取測量結果即可。---# 二、LBE-1420精密頻率參考設備## （一）產品核心特性本設備可輸出高純度信號，頻率與GPS實現鎖定，非常適用于混頻器或乘法器中的精準頻率校準，也可作為射頻參考使用。其輸出頻率的穩定性由機載銫參考與GPS衛星的精度共同決定，精度接近1×10?12或0.000001 ppm；輸出相位噪聲由高品質的內部TCXO整形優化，可提供亞皮秒RMS抖動的純凈時鐘信號。設備搭載多環數模PLL，輸出頻率可在1 Hz至1.1 GHz區間內任意設置，且支持高精度分辨率，例如可精準設置為144800000.025 Hz；實際使用中，該設備的運行頻率可突破標稱上限，最高可達1.5 GHz，還能輸出10MHz、100MHz、24MHz等多種常見頻率。## （二）關鍵規格參數1. 輸出信號：3.3V CMOS方波，源阻抗50Ω，可直接適配多數儀器與射頻設備2. 輸出功率電平（10MHz，基礎功率通道）：+11dBm3. 典型10MHz相位噪聲：-72 dBc/Hz（1 Hz）、-101 dBc/Hz（10 Hz）、-128 dBc/Hz（100 Hz）、-147 dBc/Hz（1 kHz）、-156 dBc/Hz（10 kHz）、-159 dBc/Hz（100 kHz）、-164 dBc/Hz（1 MHz）4. 功耗：5V USB供電，電流250mA5. 輸出信號上升/下降時間（10MHz，10%至90%電平區間測量）：300ps/260ps6. 尺寸：69×40×12mm（含連接器）7. 供電接口：USB-C連接器，5V 250mA8. GPS天線連接：SMA接口，提供3.3V 30mA供電9. 輸出接口：SMA接口，支持1Hz - 1.1GHz頻率、3.3V電壓、50Ω阻抗的方波輸出10. 產品認證：CE、FCC、UKCA11. 保修期限：2年## （三）使用特點1. 設備運行需GPS信號支持，若衛星信號臨時丟失，可實現無縫處理，無頻率或相位跳變；同時支持主動/被動天線，標配帶5米電纜的主動天線，也可替換為其他常見類型天線。2. 設備通電后，GPS捕獲時間約30秒；若GPS信號丟失，數字PLL將基于歷史數據維持預估輸出頻率，重新獲取GPS鎖定后，輸出將無縫恢復與GPS參考的同步，該頻率保持模式的進入與退出均無毛刺。3. 可通過USB連接Windows電腦配置輸出頻率，衛星信號NMEA數據、遙測數據可通過USB虛擬串口獲取；設備通過USB-C連接器供電，可選用電腦、USB充電器或移動電源。4. LBE-1420出廠預設為輸出10MHz，與電腦的USB連接僅用于修改配置，所有設置均存儲在設備內部，關機后參數不丟失；SMA天線連接器電壓為3.3V，適配多數標注3.3V或5V的主動天線。## （四）適用場景1. 作為實驗室設備和儀器的頻率參考，如10.000MHz、1.000MHz等固定頻率參考2. 作為發射設備的參考，適用于HAM設備、傳播信標、頻率標記器、VHF、UHF和微波轉換器3. 作為接收設備的參考，適用于RTL SDR（28.8MHz）、各類掃描儀4. 作為無線電接收機的校準源5. 作為音頻和視頻設備、DAC及錄音設備的主時鐘---# 三、品牌介紹Leo Bodnar Electronics專注于各類電子產品的設計與制造，產品覆蓋范圍廣泛，包含多功能USB控制器、賽車模擬器力反饋轉向系統，同時還提供按鈕、旋轉編碼器、開關等實用配件。在定制化產品領域，可研發生產自行車電機控制器、高空氣球通信系統、視頻測試設備、射頻信號發生器、網絡時間協議服務器等產品。值得一提的是，該品牌多款熱門產品的設計靈感，均源自團隊成員的個人興趣。品牌總部位于素有英國賽車運動之鄉美譽的銀石賽道所在地，與當?shù)刭愜囘\(yùn)動社區保持著緊密的合作關系。品牌始終將質量、可靠性與客戶支持置于核心發展地位，致力于持續為用戶提供符合期待的產品與服務，其業務主要涉足賽車、精密機械、通用機械制造、汽車、重型機械等行業領域。---# 四、主要經營產品及相關型號## （一）主要產品系列SimSteering FFB系統、通用USB接口板、賽車模擬器相關產品、按鈕/編碼器與開關、電位器和傳感器、外殼、視頻產品、稱重傳感器放大器、電纜、精密頻率參考（GPSDO）、NTP服務器、射頻與儀表、GPS天線、快速脈沖發生器、瞬態限制器、模型飛機配件等。## （二）核心產品型號4K HDMI系列；SimSteering2 FFB System (52) - Standard、SimSteering2 FFB System (53) - Advanced、SimSteering2 FFB System (54) - Ultimate；LBE-1710、LBE-1320A、LBE-1322、LBE-1321、LBE-1310、LBE-1300、LBE-1420、LBE-1421；LeoNTP Time Server 1200；SimSteering2 SLU-F1、SL-Pro 3G 1X2 DDI；GPS310、1GC1-421等。
